Container skelet aanhangwagen
, aanhangwagen voor containervervoer

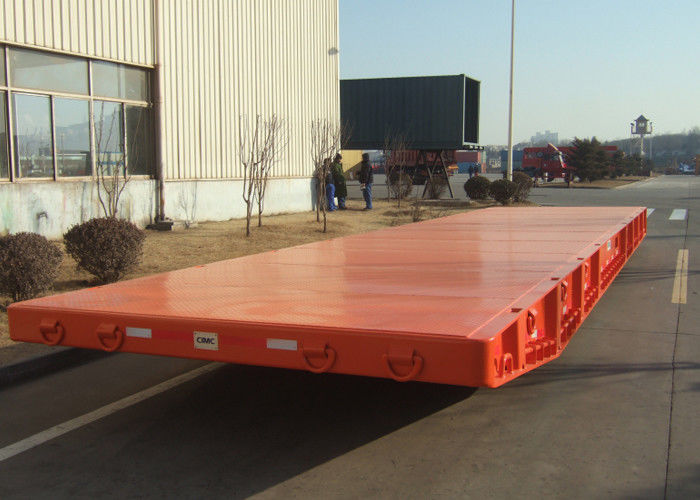

40 voet platbed roltrailer Mafi-trailer met een capaciteit van 50 ton voor het vervoeren van rollen
DeRoller Trailer_Mafi Traileris ontworpen voor gebruik in de stuwerij en voor het vervoer van ISO-cargocontainers van 1x40 voet of 2x20 voet of losse vracht of grote niet-afgedankte goederen op Ro-Ro-vaartuigen of binnen de terminal.
1. 360 graden Quick View van onze Skeleton Semi Trailer
2. Algemene parameter van het chassis van de container
Afmeting:
Lange:12,461 mm±10 mm (ongeveer)
Breedte:2,600 mm ± 10 mm (inclusief modderbescherming)
Hoogte:741 mm @ lossen (zonder draaivergrendeling)
(De bovenstaande afmetingen worden aangepast volgens andere specificaties.)
Gewicht:
Tare Gewicht:ongeveer 11.500 kg
Max.50,000 kg
Frame
Materiaal:Hoge sterkte laaggelegeerd staal met een uitslagsterkte van 350 MPa wordt gebruikt voor gelaste I-balken en vervaardigde onderdelen.
OEM-onderdelen Configuratie:
Versnelling:
●2 rotsarmen verlaagde doos constructie
●4 assen 140x140,φ100/80 mm
●Taper rollenlagers 30216 ¥ 8 stuks, 32020 ¥ 8 stuks
●8 staalversterkte banden van massief rubber 22x16x16
Deck:
●4 mm dik gekabelde stalen vloerplaat.
Accessoires:
Onderstel voor reservebanden:Geen
Zijdelingse bewaker:Geen
Gereedschapskist:Geen
Markering:GET-standaard, technische gegevensplaat, met inbegrip van het chassisnummer, het dode gewicht, het productiejaar, enz.
Verf:Kleur volgens de eisen van de klant.
Opmerking:
1) Alle niet hierboven genoemde details moeten voldoen aan de Chinese voorschriften.
2) Deze specificaties zijn ter informatie verstrekt en wij behouden ons het recht voor deze zonder voorafgaande kennisgeving te wijzigen.
3) Wij leveren geen certificaat voor dit product.
3Container chassis staalstructuur en aanhangwagencomponenten
| Achterlicht van aanhangwagen |
Diepte: 450 mm (17,7")
Automatisch gewalste hoofdstraal met hoge sterkte laaggelegeerd staal met een rendement van 350 MPa warmgewalste I-straal (Q345) |
| Flatbed trailer vloer |
1/8" (3 mm) Dikte ASTM A572 graad 50 gecontroleerde stalen plaat
Opties: 1/5" (5 mm) |
| Kingpin bovenste koppel |
1/4 ′′ ophaalplaat met JOST 2 ′′ diameter vierkant type king pin per SAE-standaard |
| Vordersteun met platte steun |
ASTM A572 kwaliteit 50 staal U-vormige kanaal met 7' breed x 6' hoog x 5/16 dik open gedeelte, 3/8' bovenste plaat |
| Achterste bolster |
ASTM A572 kwaliteit 50 staal U-kanaal met 7' breed x 7' hoog x 5/16 dik open gedeelte, 3/8' bovenste plaat |
| Achterbumper |
100 x 100 mm (4 ′′ x 4 ′′) vierkant buisstap met verticaal lid met conisch ′′H ′′-gedeelte |
| De staaf is gelast aan de staven en de hoofdbalk. |
| Container Twist slot |
8 sets |
1x40ft Container en 2x20ft Container |
4. Container-trailer chassis draaigordels en veiligheidskleppen
| Landingsgestel |
Jost Or CIMC merk 28T twee snelheid telescopisch handmatig landingsgestel |
| De krukgreep bevindt zich aan de bestuurderszijde van het chassis. |
| Ophanging van aanhangwagen |
Mechanische tandem ophanging met 3-blad veer.
Opties: Air Spring Suspension, Bogie Suspension |
| Achsen |
150 mm (6") vierkantassen met 13T/15T/16T/20T capaciteit, 10 HUB-gepiloteerde knooppunten met buitenboordmontage van gietijzeren trommel (ABS-opties) Optie: schijftype
Fabrikant: FUWA, Opties: BPW,SAF |
| Koersen |
stalen schijferwiel, 10 gaten ISO, Optie: aluminiumrand |
| banden |
Buisloze banden, 8.25R15,8.25R20,11.00R22.5,12.00R22.5,12.00R20,385/65R22.5,425/65R22.5,
Vervaardiger: Dubbele munt, driehoek, Michelin, Firestone |
| Bremsysteem |
Dual-line pneumatische rem, SAE-slang en aansluiting, WABCO-relais noodklep, OPTIONEN: ABS-remsysteem |
| T30/30 veerremkamers, T30 remkamers |
| 3/8 ̊ blauwe luchtbuis voor controle en 3/8 ̊ rood voor voorziening, 40L luchttanks |
| Elektrische apparatuur |
Optronics 12-volt LED-verlichting met Phillips-vormdichtingskabels, voldoet aan DOT- en SAE-normen.
Ontvanger: 7-weg stopcontact SAE-standaard, China
Bedrading: elektrische kabel beschermd door PVC-leiding op het hoofdframe |
| Schilderkunst |
Elektrophoretische bespuiting, dat wil zeggen een waterbasiscoating, kan worden gedissociëerd tot een in water oplosbaar filmvormend materiaal dat in water een film kan vormen,en zwemt naar de tegenovergestelde elektrode in een gelijkstroomveld, en neerslaat op het oppervlak van het voorwerp om een coating film te vormen |
| MISC |
GET-standaardmarkering, documenthouder, zichtbare band, modderklappen van staal of zwart rubber |
| Optie |
Hubodometer, PSI bandenopblaasysteem |
5Voordeel van onze Container Semi Trailers
Aangepast ontwerp
Gebaseerd op een volledig begrip en analyse van de vervoersomgeving van verschillende regio's, verwijzen we naar de miljoenen aanhangwagens' productie-ervaring en de particuliere toestand van de klant,We ontwerpen alle trailers privé voor verschillende klanten..
BEST STEEL CONSTRUCTION
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
AXELSYSTEM
Hoogwaardige as van het wereldmerk BPW, SAF TO China Bekende merk FUWA, L1 met een sterke draagcapaciteit van 9T tot 20T en ABS-opties om aan de volledige vraag van de vereisten te voldoen.
Verwijderingssysteem
Hoogwaardige ophanging van het wereldmerk BPW, SAF TO CHINA beroemd merk FUWA, L1, van het type bladveerplaat,het type bogie naar het type luchtveer en het type rubber om aan de verschillende eisen van de ladingleveringsvoorwaarden te voldoen
banden en velgen
Hoogwaardige banden van wereldmerk MICHELIN, BRIDGESTONE, PIRELLI tot China Brand DOUBLE COIN, TRI-ANGLE, gekoppeld met RIMS van STEEL tot ALUMINUM.
Veiligheidscontrolesysteem
Wereldmerkremsysteem WABCO Valves met ABS of EBS om de aanhangwagens onder controle te houden.
6. Gerelateerde vrachtwagentrailer voor containerlogistiek
Als gespecialiseerde fabrikant en exporteur van speciale voertuigen, hebben wij een groter assortiment aan productielijnen voor vrachtwagentrailers met honderden modellen, van container tot uniek doeleind Container chassis.Skelet trailers naar Mob Trailer, Flatbed Trailer, Drop Side Trailer en Hydraulische Dump Container Trailer naar levering containers vol geladen wereldwijde vracht in wereld honderden landen.
